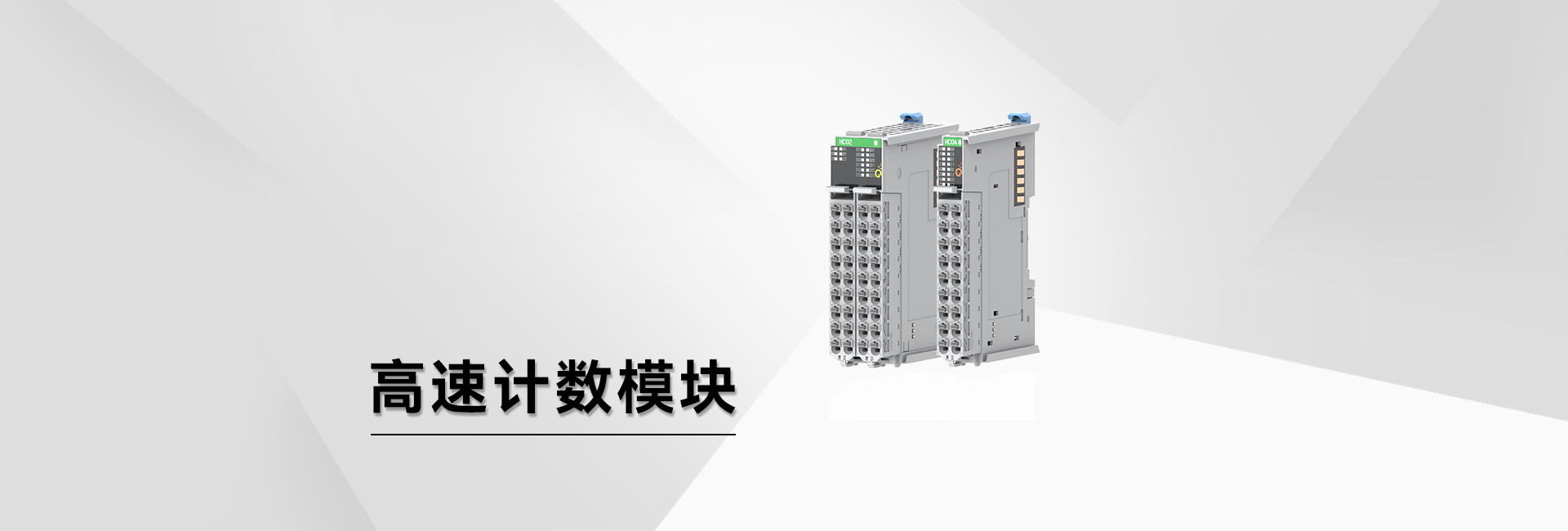

高速计数模块
产品系列：qx-d4系列新一代扩展io
模块类型：高速计数模块
通道数：02/04通道

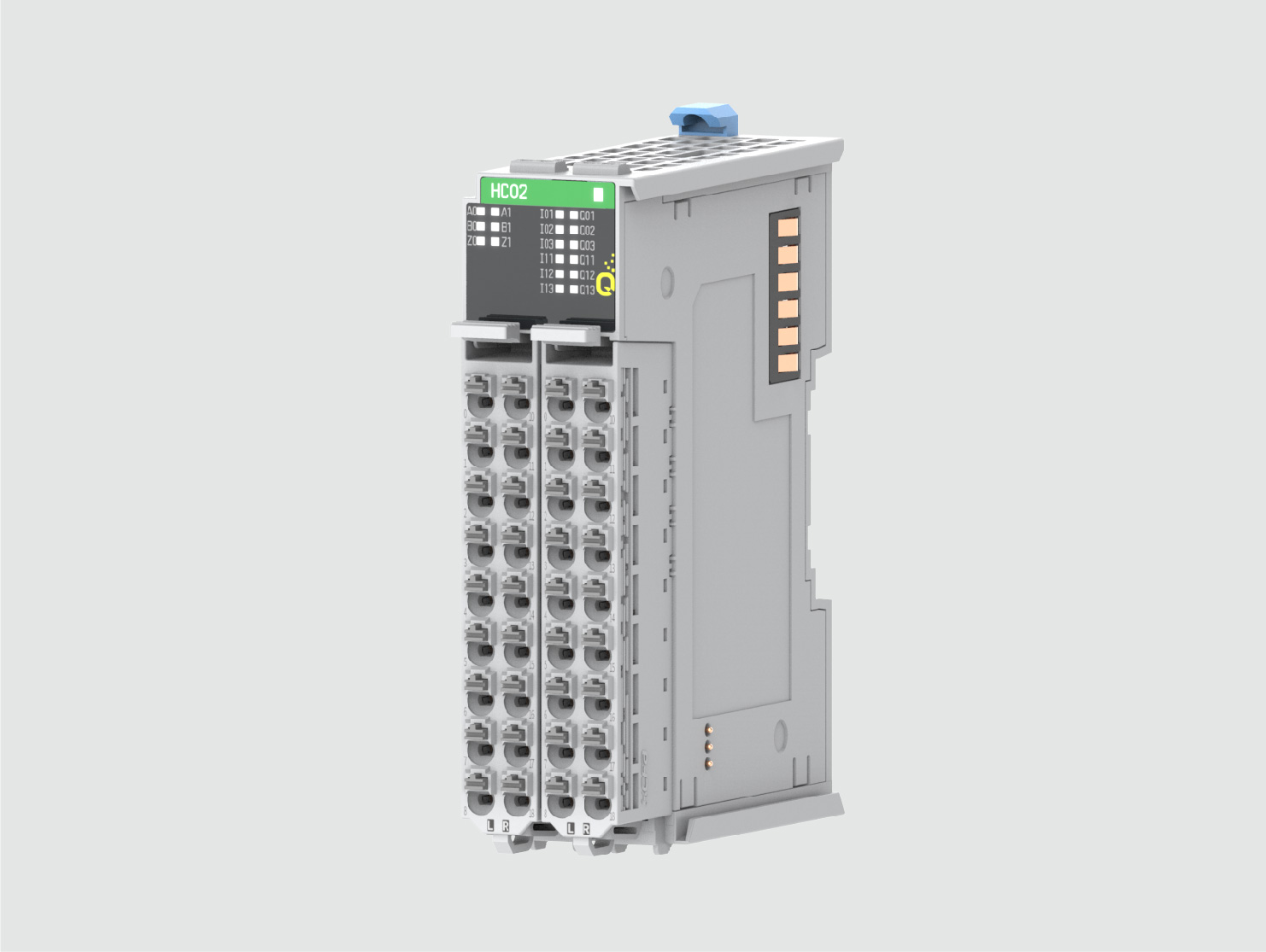

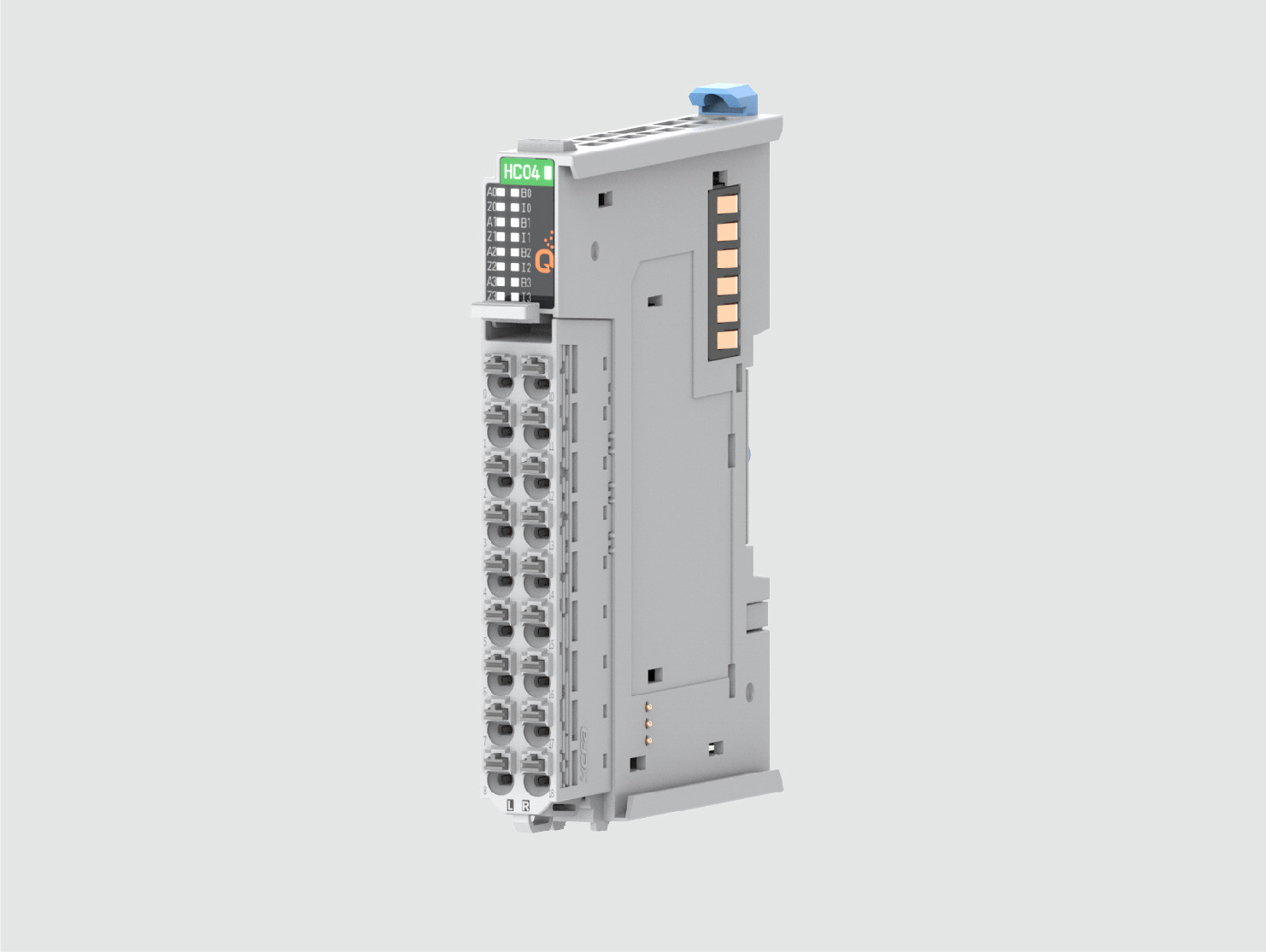

型号：hcqx-hc02-d4（差分输入）、hcqx-hc04-d4（单端输入）
支持模式：正交相位脉冲（1/2/4倍频）、脉冲 方向、上下脉冲
产品特点
-
-
功能丰富
高速计数模块支持锁存功能、支持高速比较输出功能、支持差分输入、支持单端输入，本体支持普通io
-
-
-
极速响应
hcqx-hc02-d4：最大响应频率4mhz；on/off响应时间 200ns；io规格硬件响应on/off时间1μs
hcox-hc04-d4：最大响应频率200khz；on/off响应时间 2μs
-
-
-
高效装配
可拆卸端子，直接更换端子免拆接线push in免工具直插式接线
-
-
-

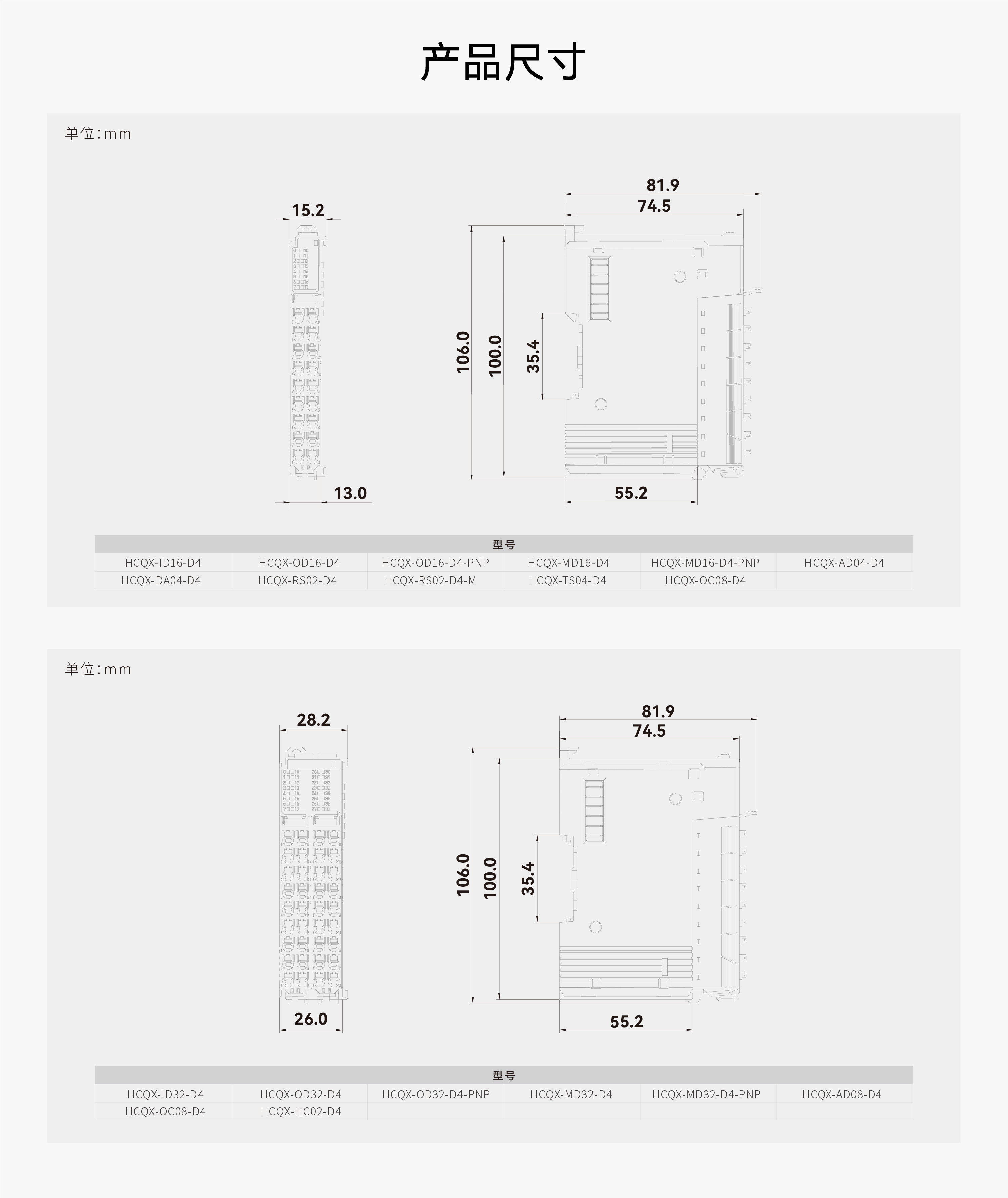

超薄外型
薄至13mm，节省空间，极大地降低了空间成本
-

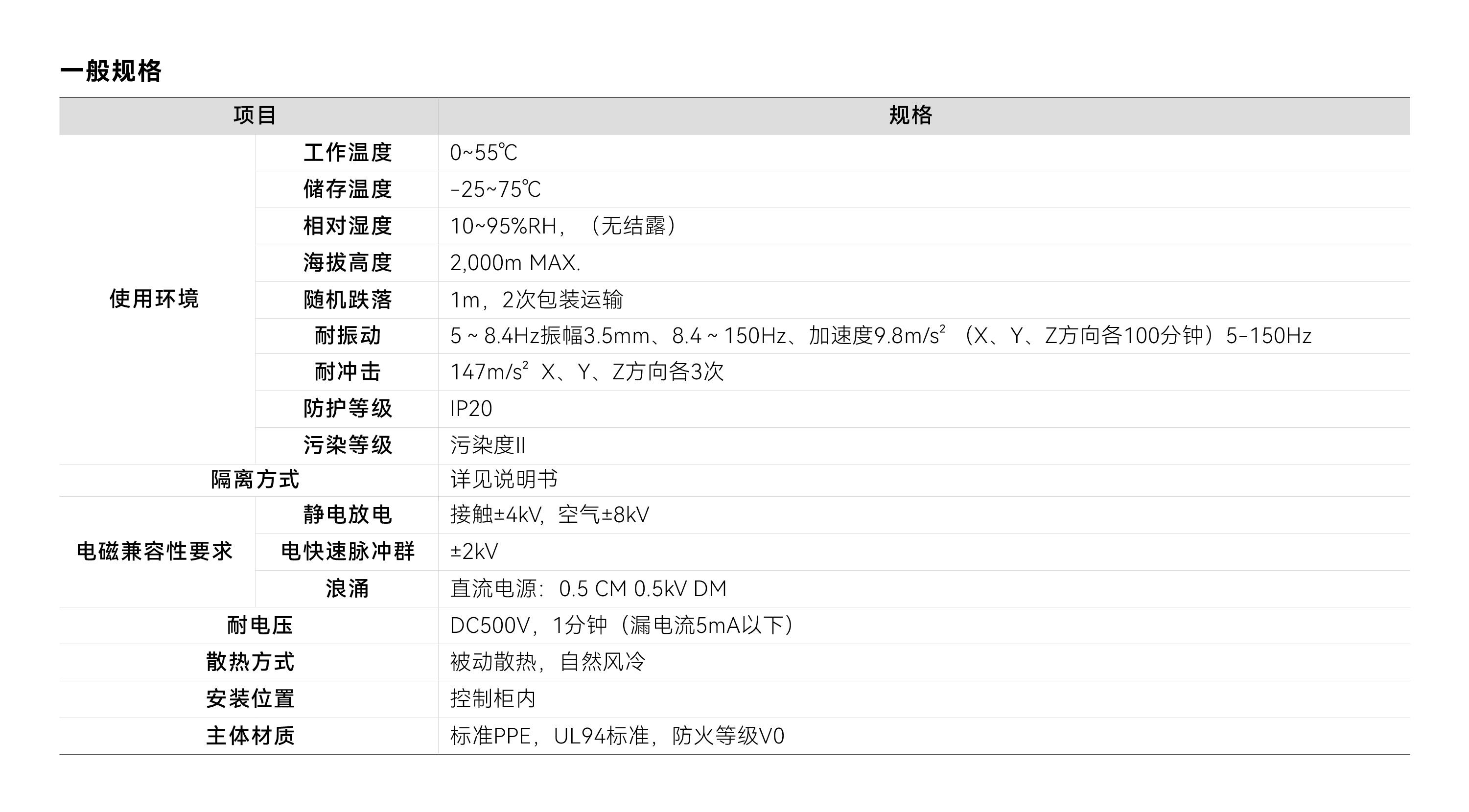

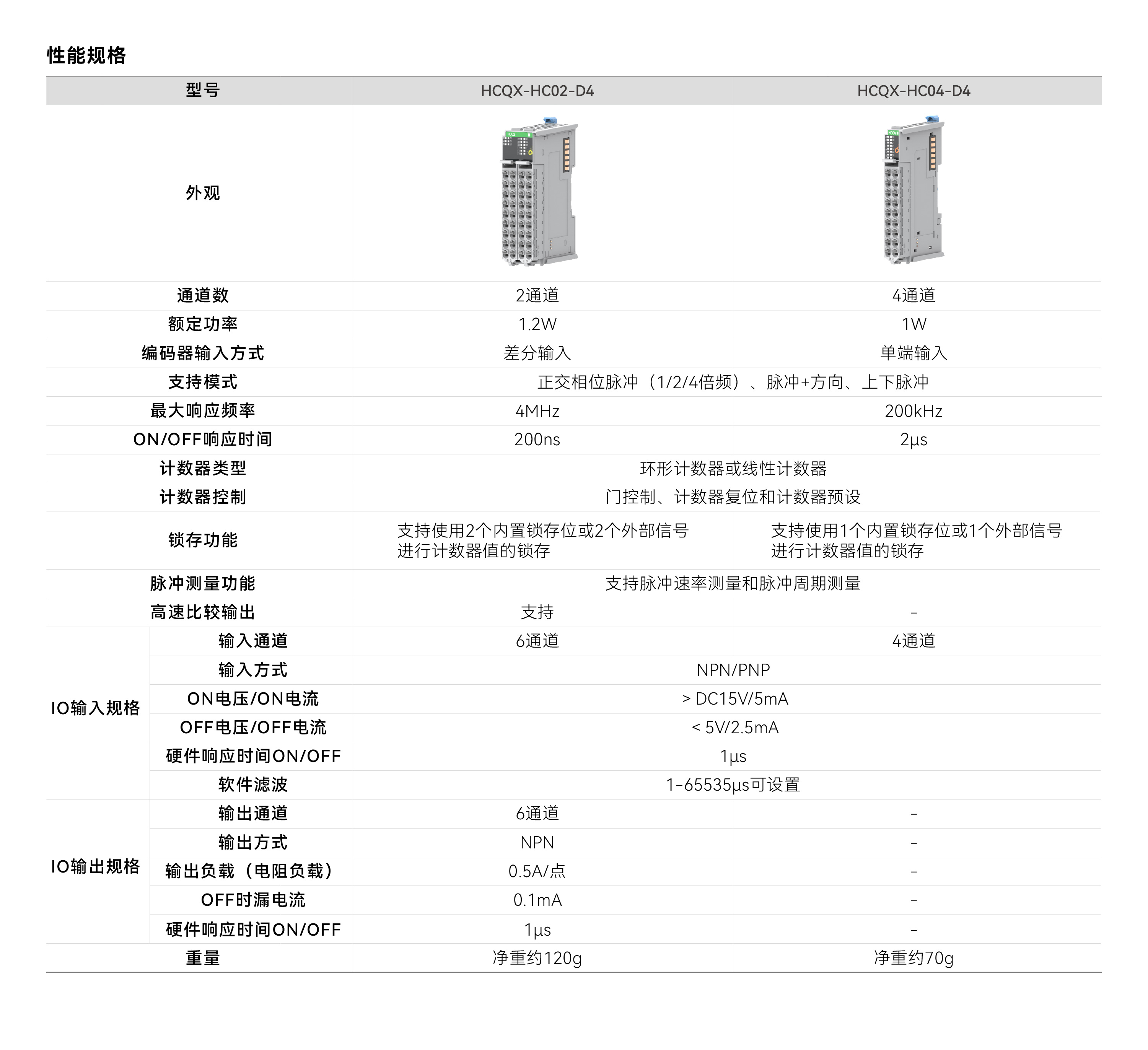

产品规格
资料下载
| 下载类型 | 名称 | 更新时间 | 操作 |
|---|---|---|---|
| 手册 | qp系列控制器选型手册2025年5月第一期 | 2025.06.04 |
| 下载类型 | 名称 | 更新时间 | 操作 |
|---|---|---|---|
| 说明书 | hcqx-hc04-d4模块使用说明书v1.0 | 2025.06.04 | |
| 说明书 | hcqx-hc02-d4模块使用说明书v1.0 | 2025.06.04 | |
| 说明书 | hcqx通用高速计数模块安装使用说明书v2.0 | 2025.06.04 |
| 下载类型 | 名称 | 更新时间 | 操作 |
|---|
| 下载类型 | 名称 | 更新时间 | 操作 |
|---|---|---|---|
| 描述文件 | hcqx-hc04-d4_v0.00.02.240708_release | 2025.06.04 | |
| 描述文件 | hcqx-hc02-d4_v0.00.04.240927_release | 2025.06.04 |
