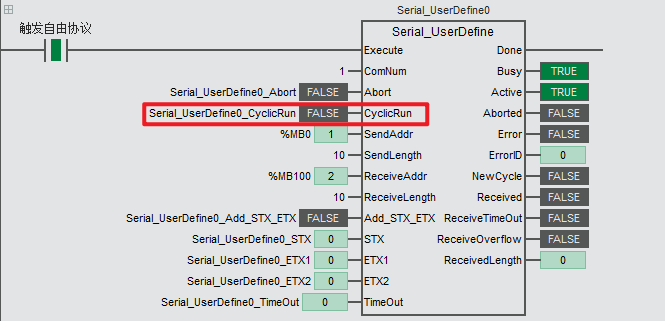

m系列使用serial_userdefine指令进行串口自由协议通讯时，通过cyclicrun引脚置true设为循环读写后，再次置false改为单次触发时不生效，功能块仍然以循环读写的方式在运行，需要触发abort进行中断，然后切换成单次读写执行。

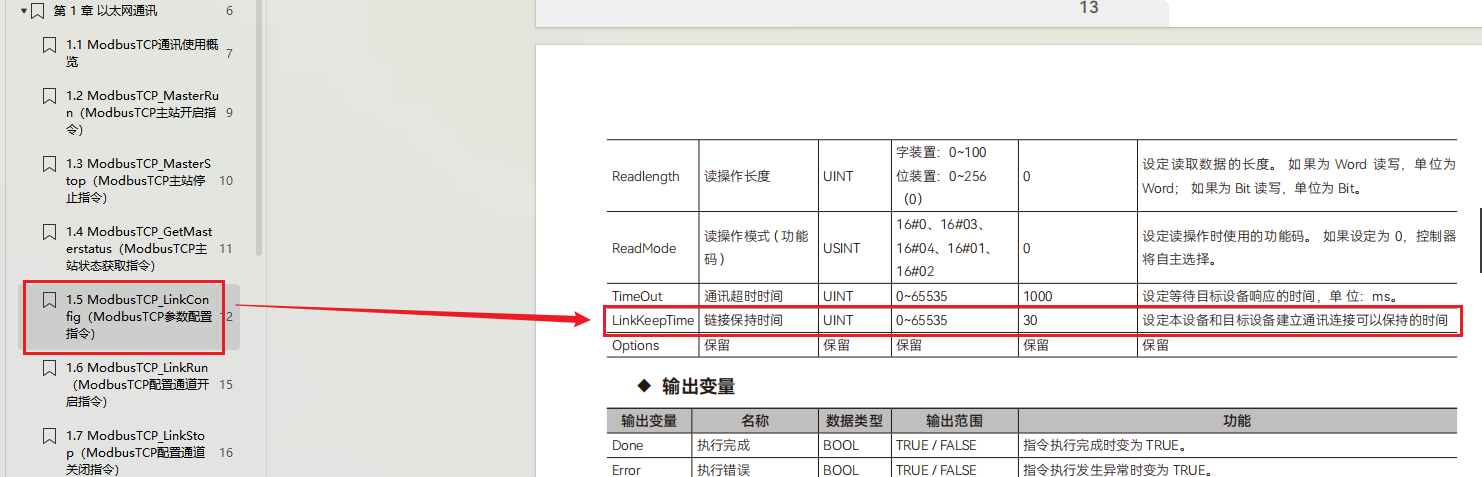

主从报文发送间隔时间如果超过这个时间则会自动断开通讯，设为0则不断开通讯。

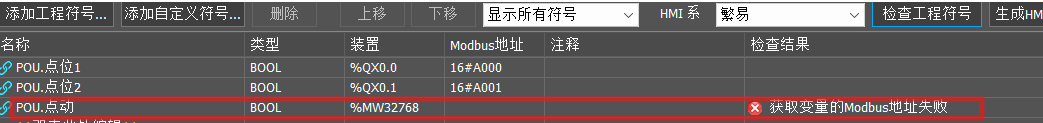

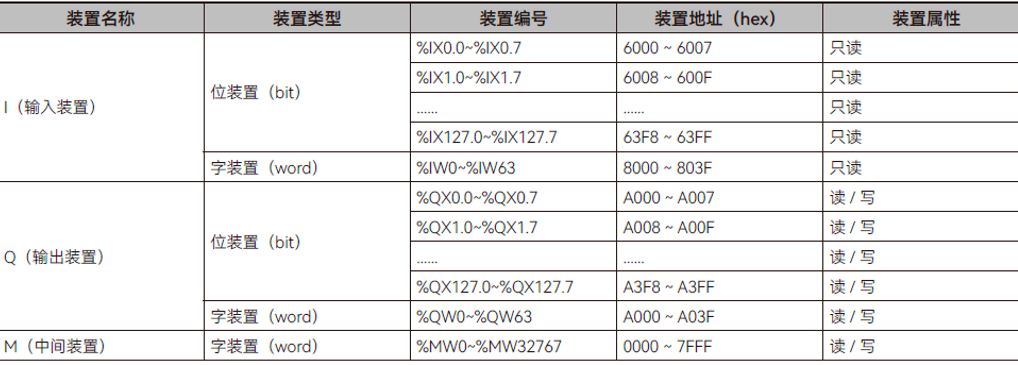

需进行符号表生成的变量所绑定的地址不可超出装置映射地址范围，如下，字装置mw映射地址范围为mw0~mw32767，若超出此范围则将提示该报警。

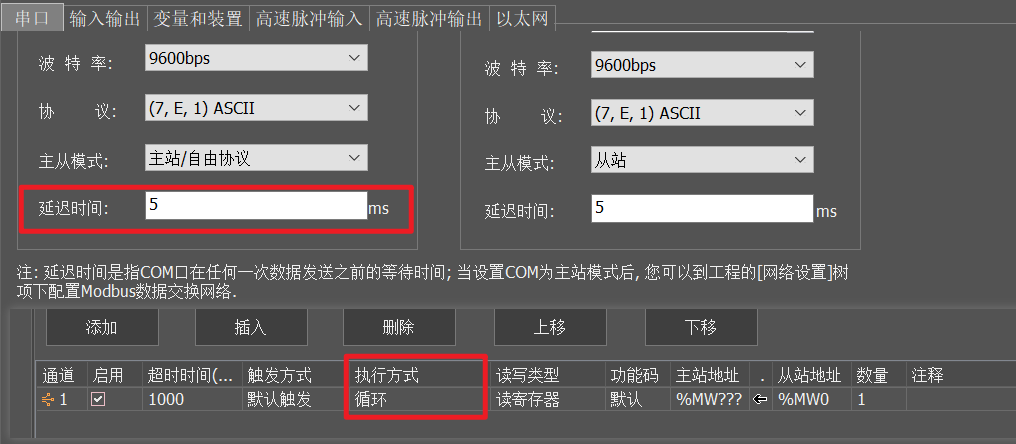

循环时间和从站相关，主站接收到从站的回复后，等待设定的延迟时间之后在发送下一条报文，所以循环周期由从站的最快通讯速率决定。

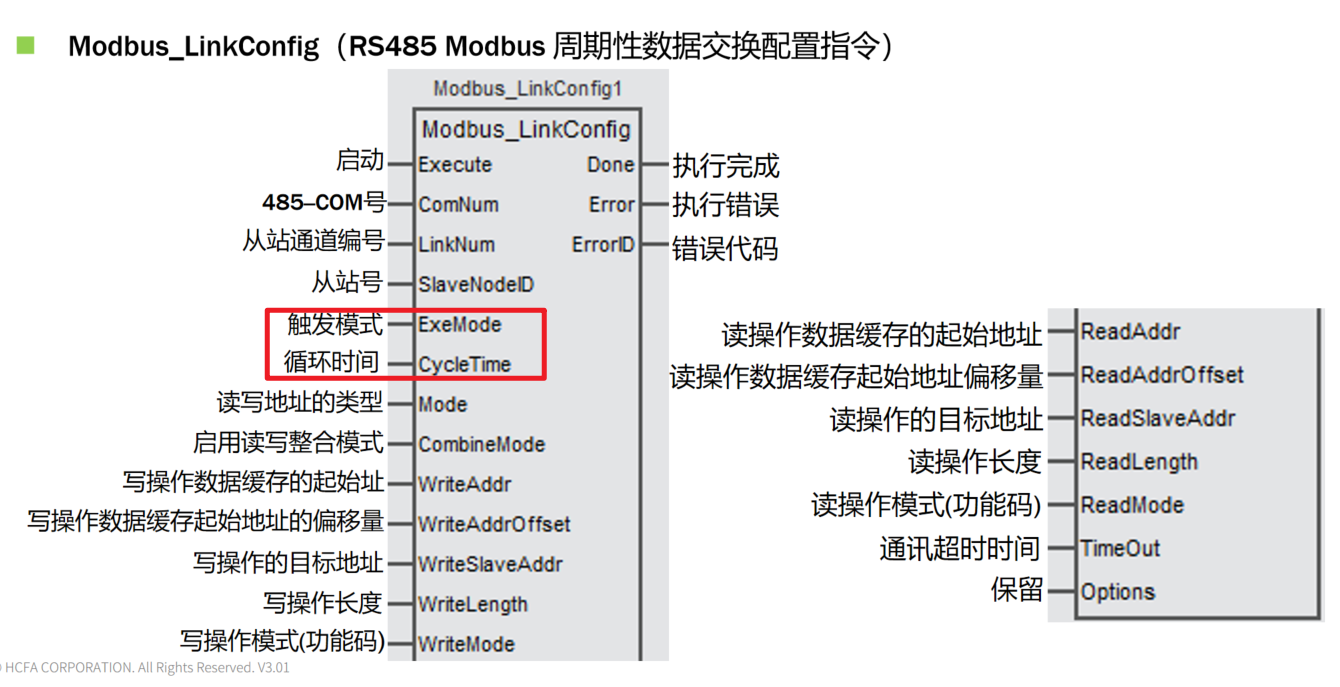

如果需要设置循环执行的循环时间，可以通过功能块配置通道

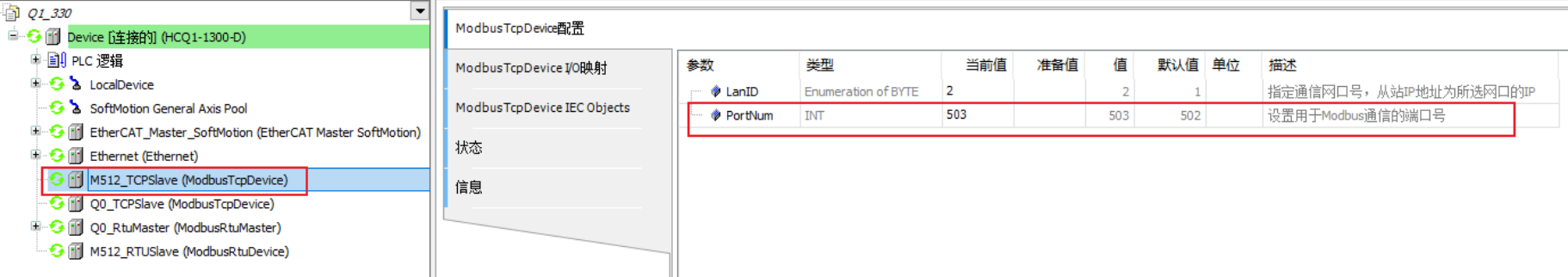

m系列做modbustcp主站通讯端口号默认为502，不支持从站侧配置其他的端口号，从站侧设置为其他端口号写通道状态正常但是无法正常写入地址，读通道报错，tcp连接超时。

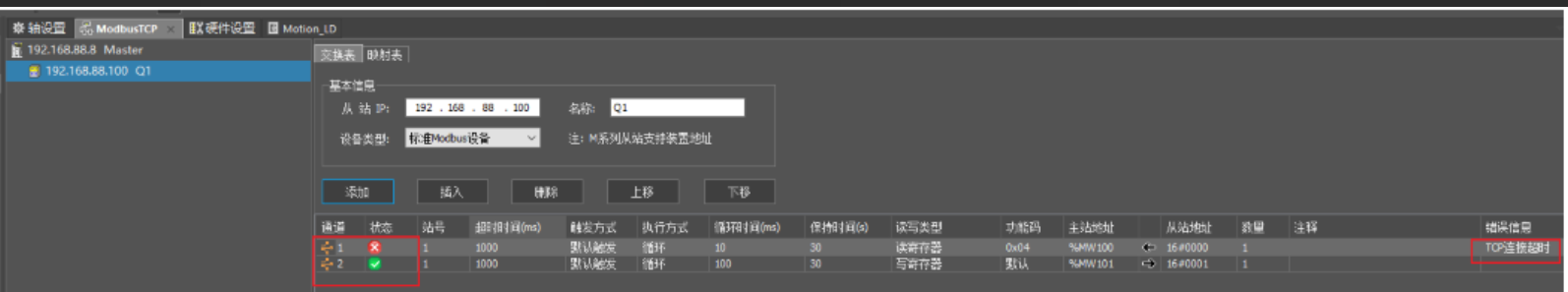

端口号503时通道显示：

string类型数据本身占81字节，modbus地址传输按mw（字）传输，一个word占两个字节不能被拆分。

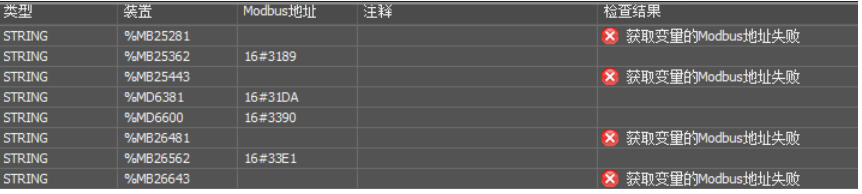

如果有string变量被分配的起始mb为奇数，如mw0包含mb0和mb1，string变量被分配的初始地址为mb1，就会导致报错；

解决方式：可以通过string[ ]去限制字符串大小，按照实际需求限制string类型变量的大小，限制成奇数字节，加上本身string有个占位符'/'占一个字节,总字节数为偶数就不会导致多个string变量生成modbus地址时报错

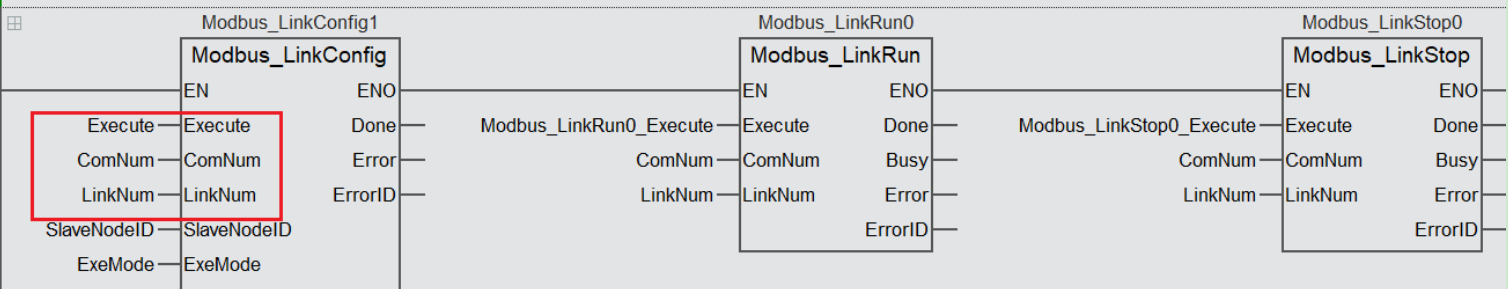

使用modbus_linkconfig创建通道时，如果comnum和linknum与之前直接在网络配置中创建的通道相同，则通道读写的参数以功能块配置的参数地址为准，是否需要使用功能块控制通道启停，需要根据网络配置中是默认触发还是程控触发决定。

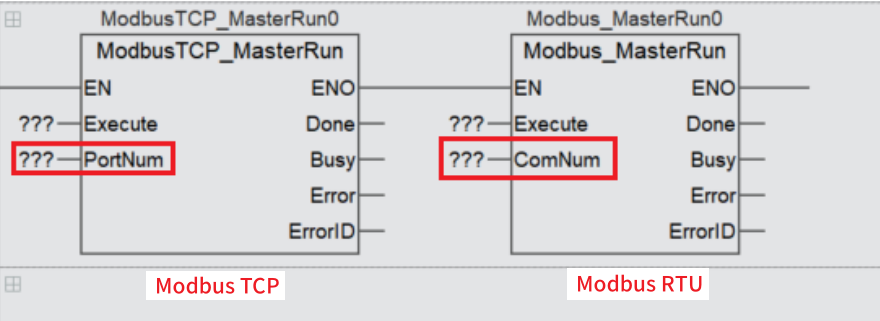

m系列使用modbustcp_masterrun等相关功能块时，portnum是网口号不需要填，可以直接忽略，系统默认即可。使用串口时comnum引脚和portnum作用相同，因为本体有两个串口需要使用该引脚选择串口号。

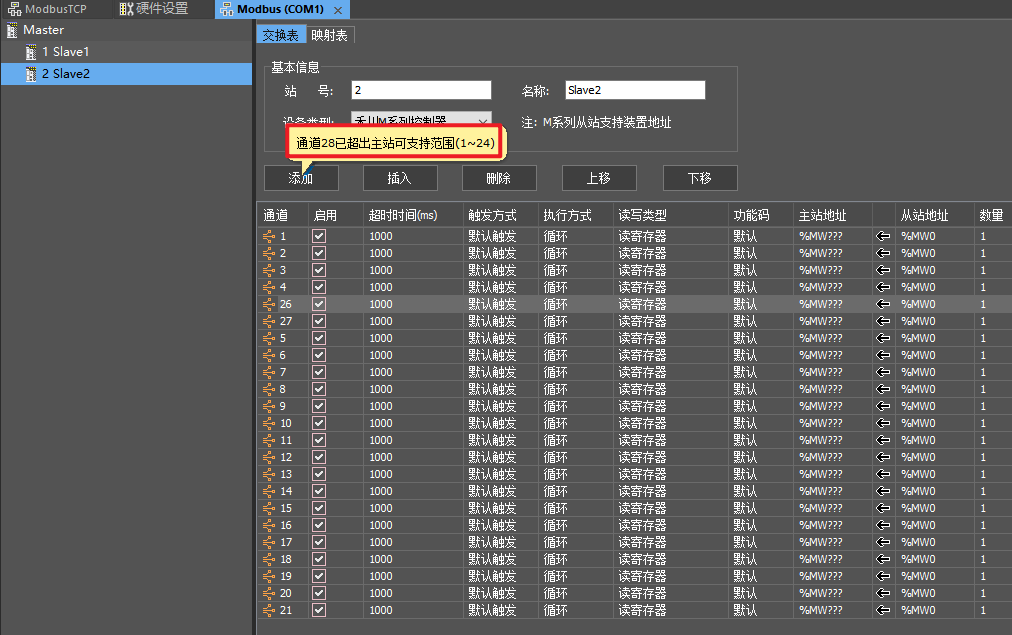

m100系列：modbus rtu从站通道总数不超过24个；

m200、m300系列：modbus tcp从站通道总数不超过16个；modbus rtu从站通道总数不超过24个；

m511s：modbus tcp从站通道总数不超过4个，modbus rtu从站通道总数不超过24个；

m500系列：modbus tcp从站通道总数不超过16个；modbus rtu从站通道总数不超过24个；

【注1】若使用modbus tcp读写从站参数超过通道数值限制时，可以使用功能块modbus_linkconfig、modbus_linkrun和modbus_linkstop在程序中进行通道配置切换使用，根据需要随时修改通道的相关参数（通过功能块指令同时读写通道数也是按照以上限制）。

【注2】若使用modbusrtu读写从站参数超过通道数值限制时，可以使用功能块modbus_linkconfig、modbus_linkrun和modbus_linkstop在程序中进行通道配置切换使用，根据需要随时修改通道相关参数（通过功能块指令同时读写通道数也是按照以上限制）。

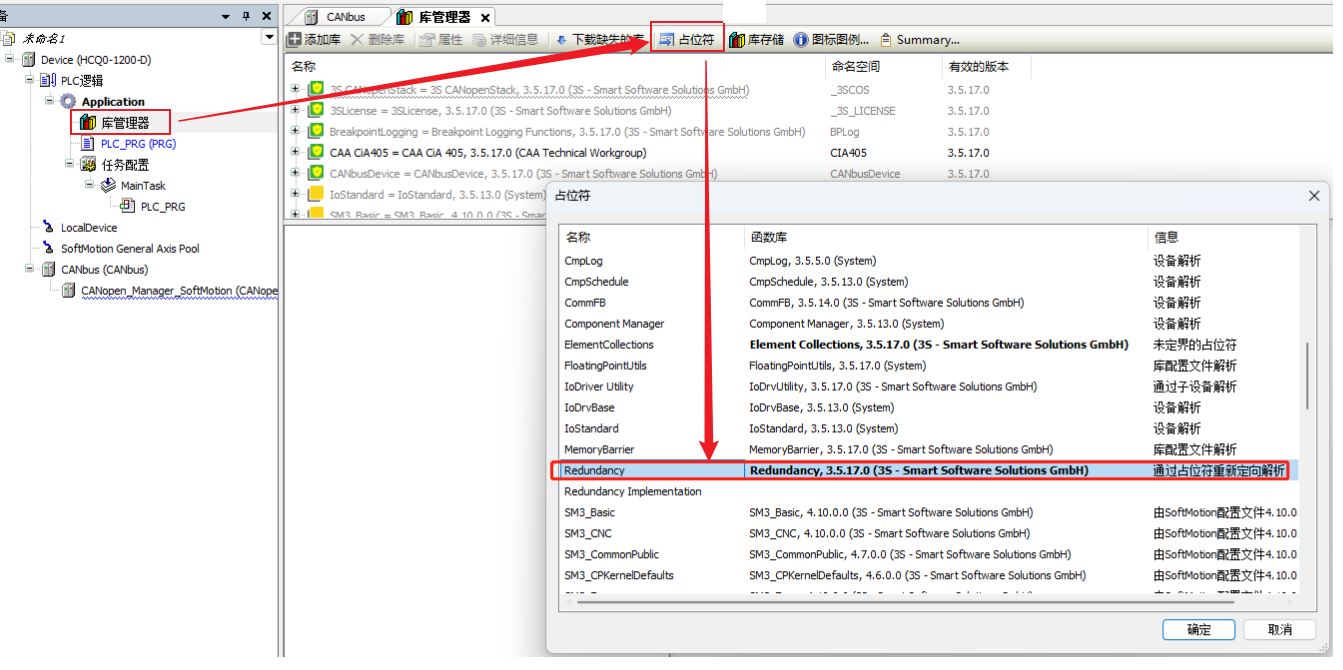

设备树库管理器----占位符----找到对应的redundancy库----双击选择为3.5.17.0的版本即可。
