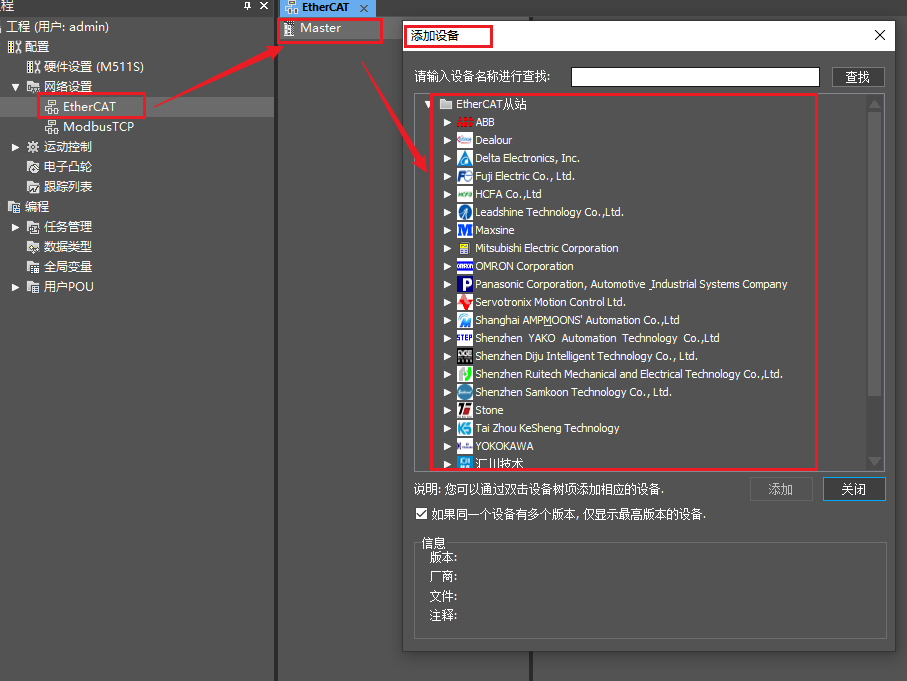

m500s系列（m500s/m501s/m511s）经济款plc仅支持内置ethercat从站设备，若内置从站中没有所需的第三方从站设备则无法适配，需要更换m500系列标准型plc（m511/m512/m513/m514）支持自行添加第三方ethercat从站设备扩展使用。

（1）m系列软件sysctrl studio 2.4.0.1705版本新增指令ethernet_setipaddress，用于在程序中修改控制器ip，如软件版本正确没有该指令，在”编译与系统库“中将编译器版本和系统库集合版本切换成最高版本即可；

（2）指令触发之后修改的ip实时生效，如果使用网口监视程序，指令触发之后编程软件和plc会通讯中断；

（3）该指令适用于m系列所有plc，但plc固件需为新版本固件才支持。

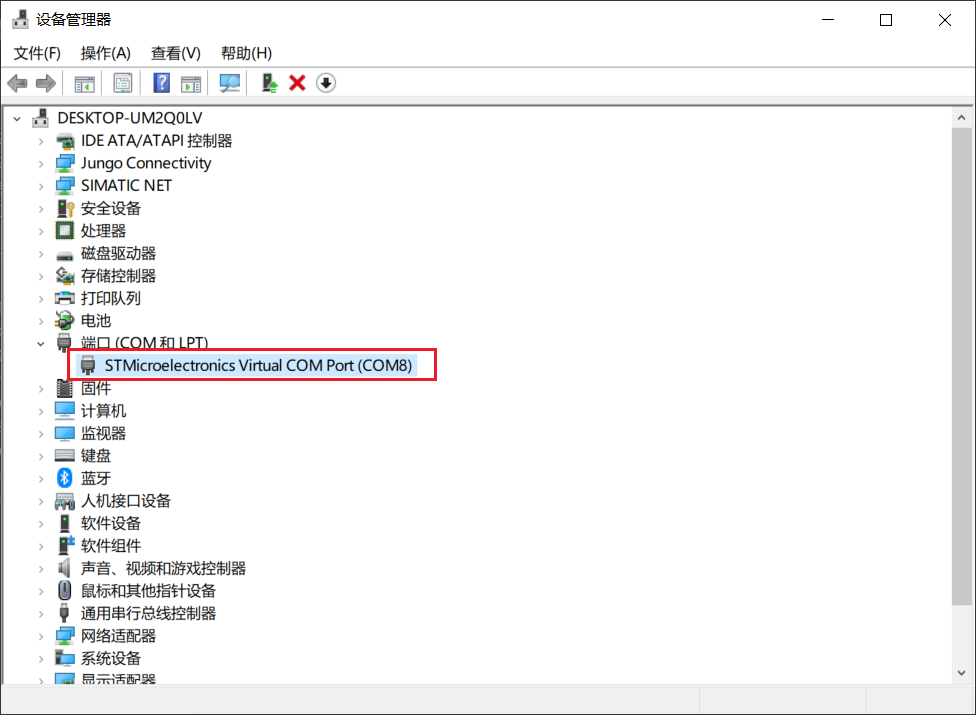

正常连接plc后，电脑----设备管理器如下显示：

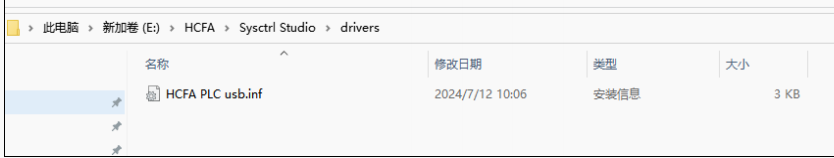

插拔usb连接线，若设备管理器显示未知设备的话，可以选择对应设备，右键==更新驱动程序==浏览我的电脑查找==浏览==选择m编程软件根目录下的drivers文件夹==确定（为防止驱动安装失败，建议安装前关闭电脑的防火墙和杀毒软件再进行操作）

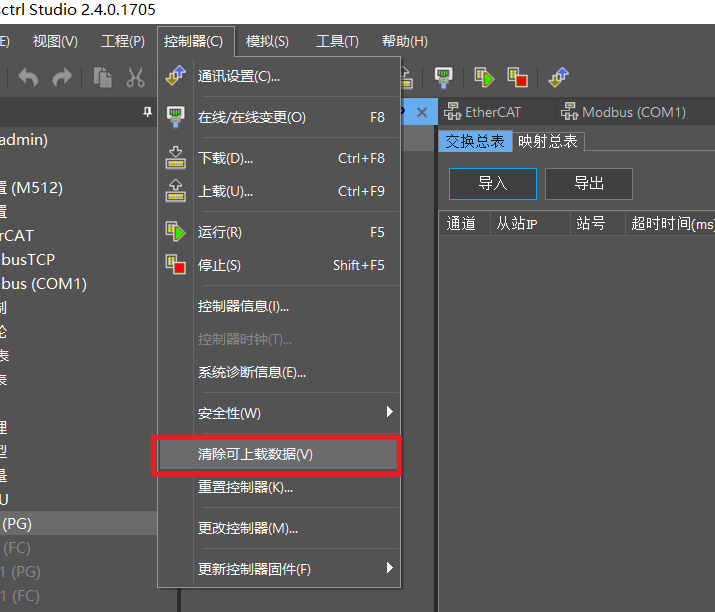

m系列在下载工程时勾选”工程源文件“之后，若想把plc内可上载的数据清除，可以通过“控制器”菜单下的“清除可上载数据”进行清除，下载到控制器的配置、变量、执行代码等仍可以正常执行。

（1）目前m系列所有plc都支持通过pc（电脑）进行备份和还原工程数据和断电保持数据，目前只有m500系列支持通过sd卡备份和还原数据；

（2）工程数据只能备份到电脑，通过编程软件还原到plc；或者将备份到电脑上的工程数据通过电脑以固定的文件名称(userprj.scpdd)转存到sd卡的固定路径下（plc card\m plc\prj)，将sd卡插入plc可进行数据还原，目前暂不支持直接将工程数据备份到sd卡；

（3）断电保持数据可以直接备份到电脑或者sd卡，也可以将备份到电脑上的断电保持数据以固定名称（retaindata.scrmd）转存到sd卡固定路径里（plc card\m plc\retaindata)，之后再进行数据还原。

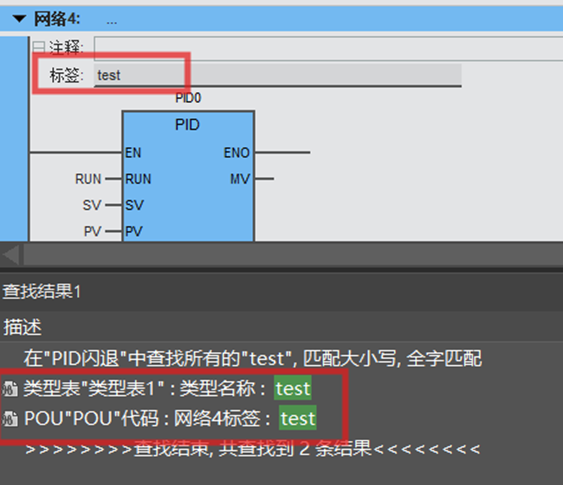

m系列编程软件2.3.0.1167版本“查找与替换”只支持注释和程序内容（变量名称/功能块名称）的查找和替换，不支持标签内容的查找和替换， 现新版2.4.0.1705及以上（尊龙凯时ag旗舰官网版本）已支持；

2.4.0.1705测试效果：

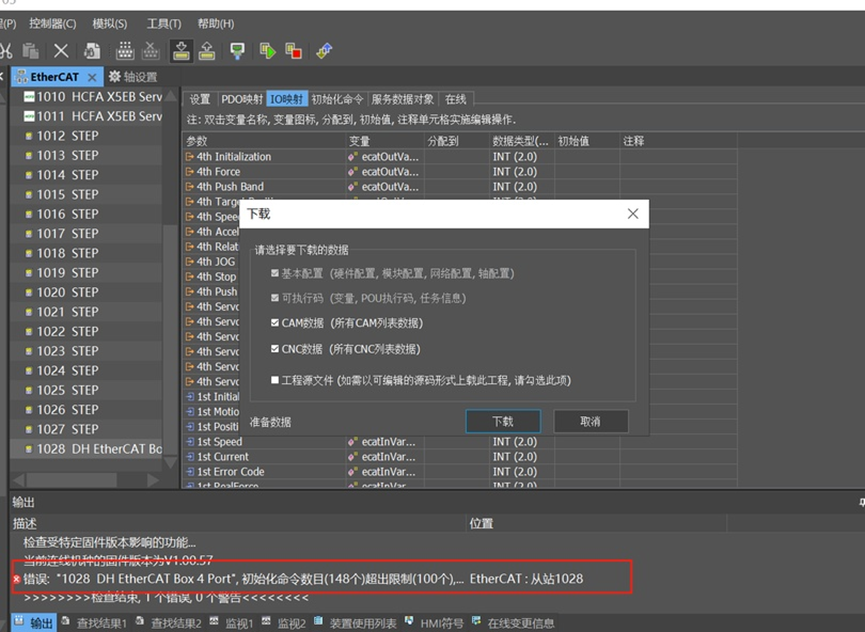

m513机型sdo配置条数最大100个

例如：该设备初始化命令148个设备，编译可通过，但下载时报警初始化命令超出限制。此时，若启动参数过多且无法删减的话，该设备就无法使用

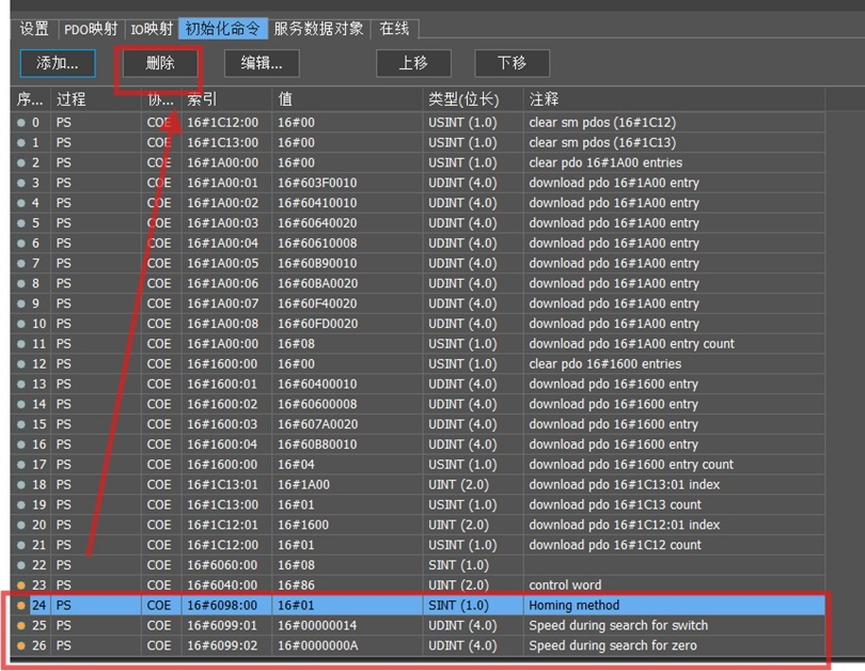

橙色标点代表可删初始化命令；

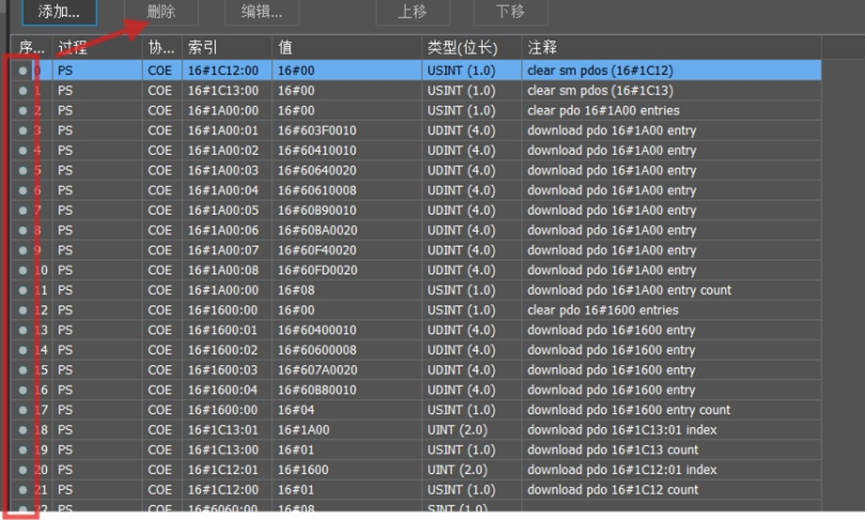

 灰色标点表示不可删除初始化命令。

（1）控制器===安全===设置密码    用于设置控制器密码，设置控制器密码后上传下载都需要输入密码，防止程序被他人查看，不知道密码可以通过 控制器==重置控制器清除密码，同时清除程序

（2）控制器==安全==设置执行id    工程==设置程序执行id id相同才可下载程序，上传下载都不需要输入执行id，下载时系统自动判断，程序给客户后客户只可以更改并下载到指定的plc，不可以用于其他plc，防止plc执行错误程序。不知道密码可以通过 控制器==重置控制器清除密码，同时清除程序

（3）设备树 工程==属性==用户和用户组，单纯设置每个用户对工程的操作权限，用户都可执行上传下载。工程内用户设置后不知道账号密码无法打开工程，只能新建其他工程。

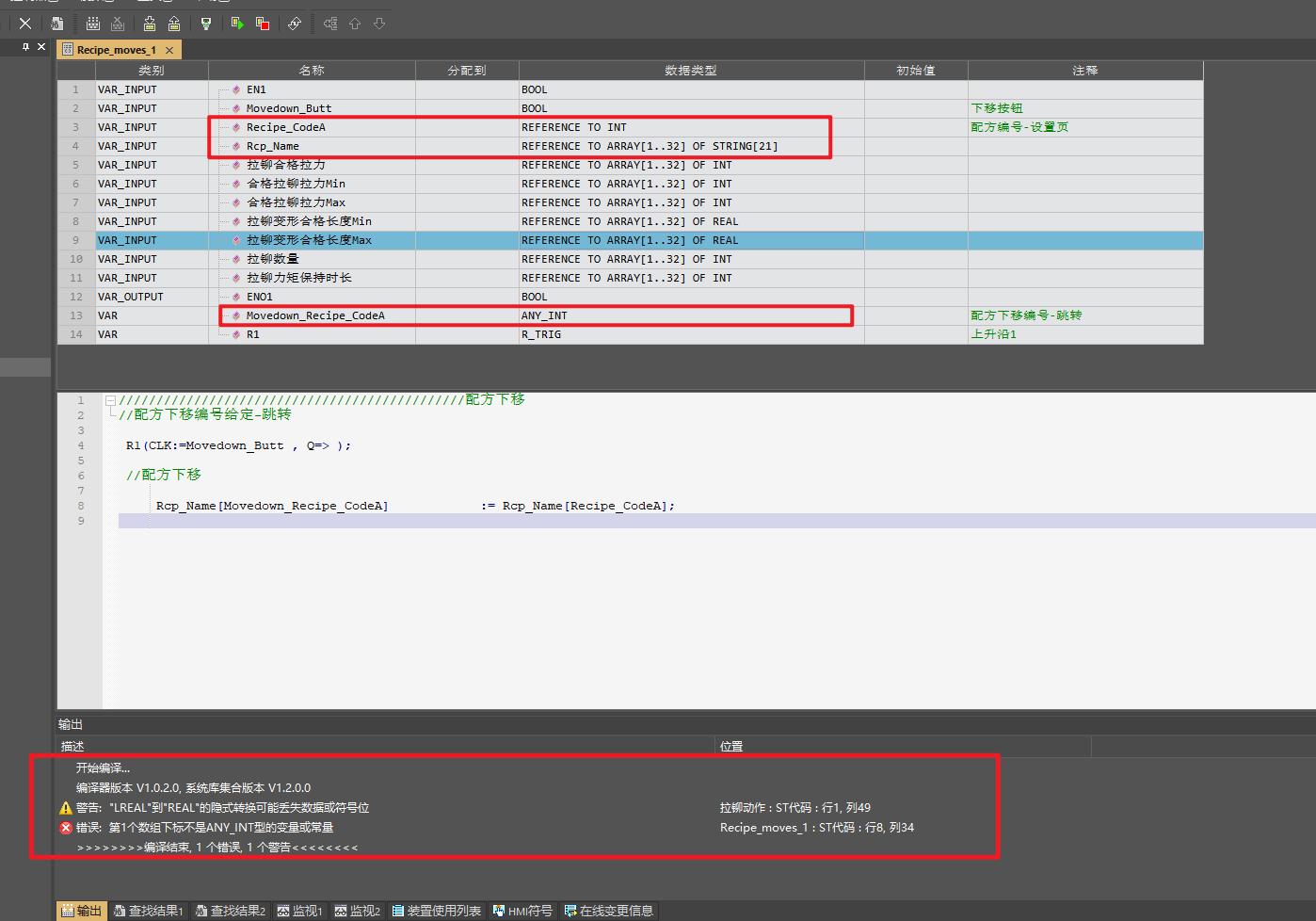

m系列暂不支持any_int数据类型，数组下标也不支持使用引用（refrence to int等），数组下标目前仅支持使用uint类型。

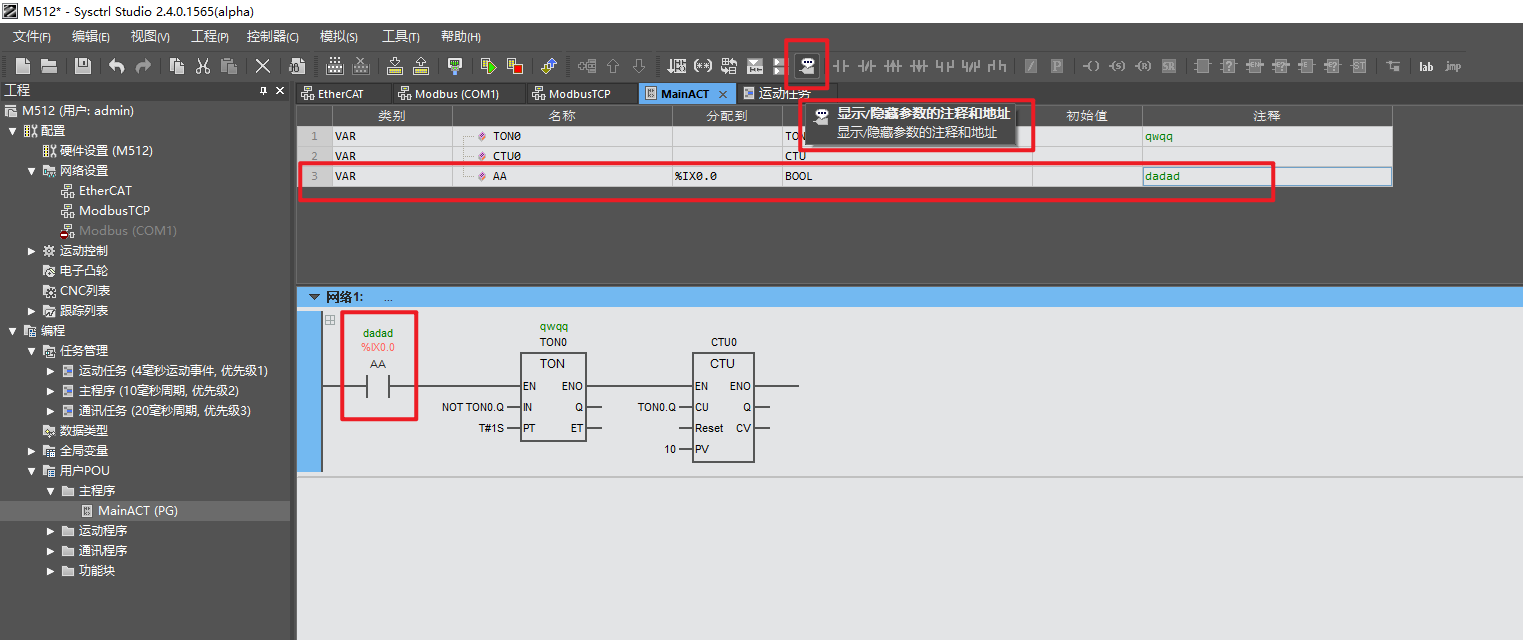

软件版本：2.4.0.1565(alpha)版本及以上支持程序中变量显示对应注释。
